产品基本描述

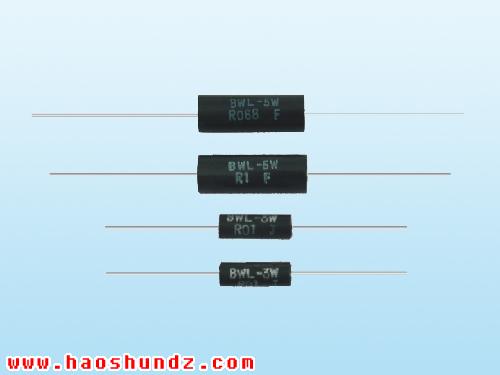

放大图片
产品名称:BWL 功率型低阻值 、低电感电阻器
价 格:面议
发货期限:10天内发货
阻值可根据客户要求定制
产品产地: 豪顺电阻
产品详细说明
产品特点
1、低阻值
2、高精度
3、完全模压结构
技术说明
型 号Type
额定功率
Ratedpower(W)Ambienttemperature=25°C
阻值范围 Resistancerange
外形尺寸 Dimensions(mm)
最小值Min
最大值Max
A±0.25
ΦB±0.25
ΦC
F
BWL0610
0.5W
R01
R1
7.0
3.0
0.8
27.0
BWL0612
1.0W
R005
R2
11.0
3.0
0.8
31.0
BWL0614
3.0W
R005
R2
14.0
5.2
0.8
34.0
BWL0616
4.0W
R005
R3
18.6
6.5
0.8
38.0
BWL0618
5.0W
R005
R8
24.0
8.4
1.0
44.0
BWL0620
10.0W
R01
R8
46.5
10.0
1.0
66.0
产品特性
试验项目 TEST ITEM
性能要求 SPECIFICATIONS
精度 (Tolerances)
±1%(F),±2%(G),±5%(J)
温度系数 (Temperaturecoefficient)
见图2
绝缘电压 (Insulation voltage)
500V, ΔR≤±0.1%R
绝缘电阻( Insulation resistance)
>1GMΩ
温度范围 (Temperaturerange)
-55~175°C
降功耗 (Derating)
当环境温度由25°C升到175°C时,电阻器允许负荷由额定功率的100%降至0 %
长期试验 (Loadlife)P70,70°C,1000hrs
ΔR≤±1%R
稳态湿热 (Damp heat,steady state) 40°C, 93 %,r,h,21d
ΔR≤±0.2%R
引出端强度(Terminal tensile strength)
ΔR≤±0.1%R
耐焊接热(Resistance to sold,hear),350°C,3.5s
ΔR≤±0.1%R
可焊性 (Solderability)
IEC68-2-20(1968)槽焊法,235°C±5°C,2±0.5s(solderbathmethod)
