产品基本描述
 放大图片

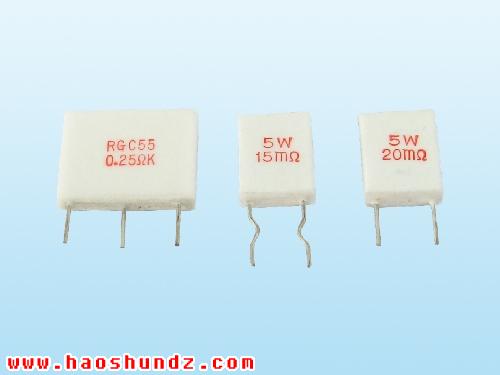

 产品名称:RGC 陶瓷金属片式电阻器
 价    格:面议
 发货期限:10天内发货
 阻值可根据客户要求定制
 产品产地: 豪顺电阻
点击这里给我发消息

产品详细说明


产品说明:体积小 低阻低感

技术说明:
型号
Type
额定功率 P70°CRatedpower(W) 阻值范围 Resistancerange 外形尺Dimensions(mm)
最小值Min 最大值Max A B C C1 D d RM
RGC2 2 R1 R68 8 13 10   5   9
RGC3 3 R05 1R 13 13 10   5   8
RGC5 5 R05 3R3 18 14 10   5 0.6 10
RGC5B 5 R05 3R3 10 26 10   5   20
RGC7 7 R05 3R3 18 26 10   5 0.8 20
RGC7B 7 R05 3R3 13 26 10   5   20
RGC10 10 R05 3R3 20 26 10   5 1.0 20
RGC10A 10 R05 3R3 19 26 10   5.5   20
RGC22B 2+2 R1+R1 R33+R33 10 26 10/14/12 2.5/4/5 5   10
RGC33 3+3 R1+R1 R5+R5 18 26 10/14/12 2.5/4/5 5   10
RGC33B 3+3 R1+R1 R5+R5 13 26 10/14/12 2.5/4/5 5   10
RGC55 5+5 R1+R1 1R8+1R8 20 26 10/14/12 2.5/4/5 5   10


特性:
试验项目   TEST ITEM 性能要求    SPECIFICATIONS
精度 (Tolerances ) ±5%(J)  ±10%(k)
温度系数(Temperaturecoefficient) ±250×10-6/°C
绝缘电压 (Insulationvoltage) >700V
绝缘电阻 (Insulationresistance) ≥1GΩ
气候类型 (Climaticcategory) 25/155/21
温度范围 (Temperaturerange) -25~155°C
  降功耗 (Derating)   当环境温度由70°C升至155°C时,电阻器允许负荷由 额定功率的100%降至0%
短期过载(Shorttimeoverload) 2.5倍额定电压,5秒钟,ΔR≤±(1%R+0.05Ω)
长期试验(Loadlife)P70°C70°C1000hrs,1.5hOn,0.5hOff ΔR≤±(5%R+0.1Ω)
稳态湿热 (Dampheat,steadystate) 40°C,95%,r,h,21d ΔR≤±(5%R+0.1Ω)
引出端强度 (Terminaltensilestrength) ΔR≤±(1%R+0.05Ω)
耐焊接热 (Resistancetosold,heat),350°C,3.5s ΔR≤±(1%R+0.05Ω)
  可焊性 (Solderability)   IEC68-2-20(1968)槽焊法,235°C±5°C,2±0.5s (solderbathmethod)
